| مكان المنشأ: | ألمانيا |
|---|---|
| اسم العلامة التجارية: | SIEMENS |
| رقم الموديل: | 5SY4340-7 |
| الحد الأدنى لكمية: | 1 |
| اسم المنتج: | قواطع الدائرة سيمنز | مسلسل: | 5SY4 |
|---|---|---|---|
| عدد الأعمدة: | 3 | تصنيف التيار: | 40A |
| خصائص التشويش: | النوع ج | تصنيف جهد التيار المتردد: | 400 فولت |
| كسر القدرة: | 10KA | وظيفة خاصة: | غرفة طرفية مزدوجة ، بديل لتوفير الوقت |
| إعادة تعيين نوع المشغل: | مفتاح الفصل الكهربائي | نوع قواطع الدائرة: | MCB |
| إبراز: | إنتاج الخلايا الشمسية,شعاع المشي,walking beam |
||

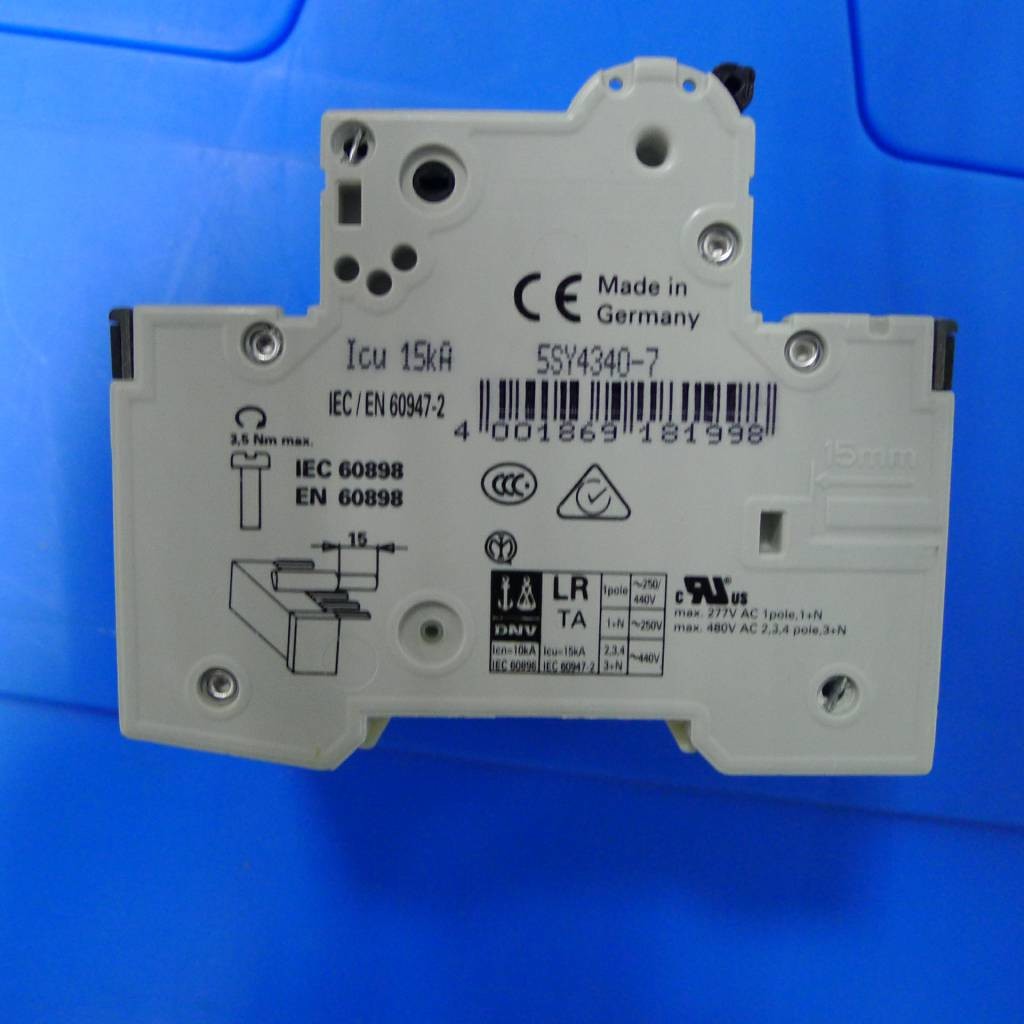

5SY4340-7 أجزاء سلسلة الخلايا الشمسية Icu 15KA قواطع دارة سيمنز
قواطع الدائرة المصغرة من سيمنز، تقدم أعلى جودة وموثوقية. تعني الخصائص الفنية الممتازة للأجهزة أنك دائمًا في الجانب الآمن. بصرف النظر عن ذلك، يمكنك الاستفادة من خيارات التركيب المبتكرة التي تتيح التثبيت السريع والسهل. يمكن دمج قواطع الدائرة المصغرة من سيمنز حسب الحاجة مع مجموعة واسعة من المكونات الإضافية مثل مفاتيح التيار الكهربائي للتحكم، وجهات اتصال إشارة الخطأ، ومرحلات التحويل، ومرحلات الجهد المنخفض، وآليات التشغيل عن بعد أو مع وحدات RCCB لتوفير الحماية للأشخاص وضد الحريق.
قاطع أوتوماتيكي، 1 و 2 و 3 و 4 أقطاب
تجميع سكة DIN
للاستخدام في الصناعة، وفي قطاع البناء الوظيفي والسكني
يدعم الإزالة السريعة والمريحة من التجميع
IEC 60898 - يتعلق بقواطع الدائرة ذات الجهد المنخفض للاستخدام في المنازل وما شابهها
التركيبات. في المملكة المتحدة، تُعرف تقليديًا باسم قواطع الدائرة المصغرة
(MCB's).
| اسم الجزء | رقم جزء المورد |
| كتلة المشبك | PY1508-02-01-02-06-004B |
| سكين القطع العلوي | PY1508-02-01-01-006A |
| سكين القطع السفلي | PY1409-02-01-05-007C |
| المفصل المتحرك للقطاعة العلوية | JA30-10-125 |
| صندوق خلية NG | PY1203-01-08-005B |
| كوب الشفط | ZP16BS |
| طارد الفراغ - أ | ZH10DS-06-06-08 |
| طارد الفراغ - ب | ZL212 |
| طارد الفراغ - ج | ZFB300-10 |
| صمام تخفيف الضغط | AR20K-01BE-B |
| صمام يدوي لتخفيف الضغط بثلاثة منافذ | IR1000-01BG |
| صمام منظم ضغط الفراغ - أ | AP100-02 |
| صمام ضغط المرشح/المنظم - أ | VHS400-02 |
| صمام منظم ضغط الفراغ - ب | IRV20-C10B |
| صمام ضغط المرشح/المنظم - ب | AW40-04G-A |
| مقياس الضغط | G46-10-01M-C |
| صمام لولبي ثلاثي المنافذ | VP542R-5DZ1-03A |
| صمام لولبي بخمسة منافذ مزدوج الوضع | SY5220-5HZ-01 |
| صمام لولبي بثلاثة أوضاع بخمسة منافذ | SY5420-5HZ-01 |
| صمام لولبي ثنائي الاتجاه | VQ21A1-5YZB-C6-F |
| صمام لولبي | VT307-5DZ1-01-F |
| صمام التحكم في سرعة الضغط - أ | 3C-IS10E-4004-6L-A |
| صمام التحكم في سرعة الضغط - ب | ZSE30A-01-N-LB |
| صمام التحكم في سرعة الضغط - ج | AS1201F-M5-04A |
| صمام التحكم في سرعة الضغط - د | ASP430F-02-08S |
| صمام التحكم في سرعة الضغط - هـ | WJSC4-M5B |
| الأسطوانة - أ | CDG1BA32-75Z |
| الأسطوانة - ب | CDG1BA50-150Z |
| الأسطوانة - ج | CDUJS20-20DM |
| الأسطوانة - د | CDUJS20-20DM |
| الأسطوانة - هـ | CDUJS20-20DM |
| الأسطوانة - و | RDQB25-20M |
| الأسطوانة - ز | CXSM20-15 |
| أسطوانة إمالة 90 درجة | CDRQ2BS30-90C |
| أسطوانة إمالة 180 درجة | CDRQ2BS30-180C |
| أسطوانة كهربائية | LEY25LA-150M-R5MJT |
| الأسطوانة - ح | RSDQA20-10DK |
| المفتاح المغناطيسي - أ | D-M9BL |
| المفتاح المغناطيسي - ب | DS1-G |
| الاقتران - أ | MCKSWK40-12-14 |
| الاقتران - ب | MCSLC25-6-8 |
| الاقتران - ج | SDWC-39C-12K4×14K5 |
| حزام مسنن | ATPV24S5M250-A-N12 |
| مشابك بكرة الشريط سريعة الفك | WSC15 |
| علبة التروس - أ (حزام اللحام) |
PAF-060-7-S2-P1 |
| علبة التروس - ب | PAF-60-10-P2 |
| BN058 LED9/L900 CCT=4000K | BN058C LED9/L900 CCT=4000K |
| محرك منفاخ الفراغ | 2HB510-AH36-2.2KW-380V |
| محرك مروحة التبريد | 2HB510-AH16-1.3KW-380V |
| مبرد الهواء | AH0608T-CA |
| مزدوجة حرارية | SJ600B-3.2x40+35x3000-KU600121516-M8x1.25-7/0.2SSG |
| مروحة تبريد | SJ8025HA2 |
| روبوت | LS6-702S/RC90 |
| الأسطوانة - ح | CDQ2B32-20DZ |
| مخزن مؤقت | ACJ1007 |
| الأسطوانة - ط | MGJ10-5 |
| المفتاح المغناطيسي - أ | D-F8BL |
| حزام متزامن | 5M-500L-15 |
| بكرة الحزام المتزامن - أ | PY1508-11-03-002A |
| بكرة الحزام المتزامن - ب | PY1508-11-03-003A |
| مفتاح أمان أومرون | D4SL-N2FFA-D |
| مزلاج أومرون | D4SL-NK2 |
| وحدة سلسلة L - أ | L61P-CM |
| وحدة المعالج المركزي | L26CPU-CM |
| وحدة الاتصال التسلسلي | LJ71C24-CM |
| وحدة سلسلة L - ب | LD77MS16 |
| وحدة DI | LX42C4-CM |
| وحدة DO | LY42NT1P-CM |
| وحدة DI | LX41C4-CM |
| وحدة إخراج الترحيل | LY10R2-CM |
| وحدة CCLINK | LJ61BT11-CM |
| وحدة سلسلة L - ج | L6EXB-CM |
| وحدة سلسلة L - د | L6EXE-CM |
| وحدة | LC30E-CM |
| كابل مشفر المؤازرة - أ | MR-J3ENCBL10M-A1-H |
| كابل طاقة محرك المؤازرة | MR-PWS1CBL10M-A1-H |
| خط الفرامل 5M | MR-BKS1CBL5M-A1-H |
| كابل مشفر المؤازرة - ب | MR-J3ENCBL5M-A1-H |
| كابل طاقة محرك المؤازرة | MR-PWS1CBL5M-A1-H |
| بطارية مكبر الصوت | MR-BAT6V1SET-A |
| كابل الاتصال البصري | MR-J3BUS (3M) |
| محرك المؤازرة - أ | HG-KN43J-K-S100 |
| محرك المؤازرة - ب | HG-KN43BJ-K-S100 |
| مضخم المؤازرة - أ | MR-JE-40B |
| محرك المؤازرة - ج | HG-KN13J-K-S100 |
| مضخم المؤازرة - ب | MR-JE-10B |
| معالج الصور | XG-7501 |
| CA-CN5L | |
| XG-200M | |
| ML-C1602MP2 | |
| FLT-CPL-30.5 | |
| OP-84231 | |
| OP-51657 |
ج: المنحنى B: التعثر: 3 إلى 5 أضعاف التيار المقنن.
التطبيقات: حماية المولدات والأشخاص والكابلات الطويلة جدًا
المنحنى C: التعثر: 5 إلى 10 أضعاف التيار المقنن
التطبيقات: حماية الدوائر والتطبيقات العامة
المنحنى D: التعثر: 10 إلى 14 ضعف التيار المقنن
التطبيقات: حماية دوائر الاندفاع العالي واللحام والمحولات والمحركات
