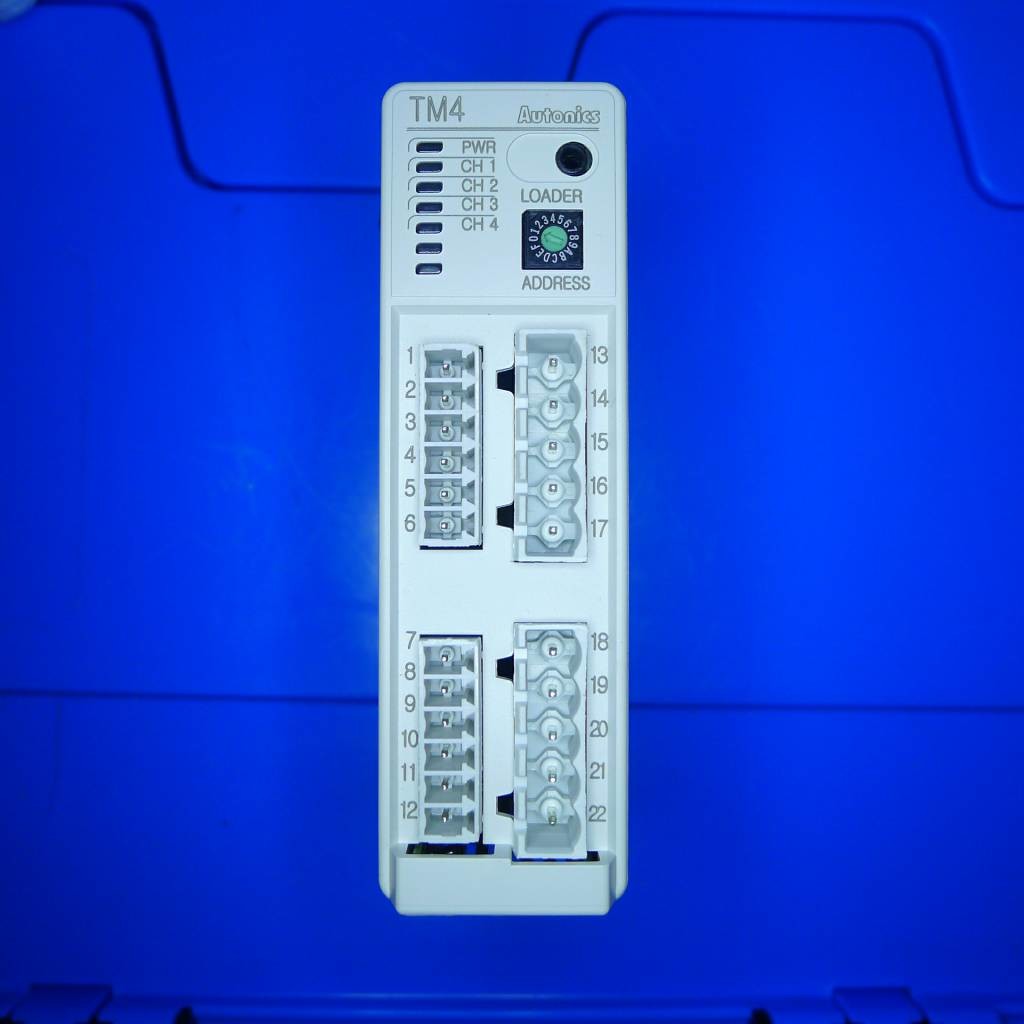

| اسم العلامة التجارية: | Autonics |
|---|---|
| رقم الموديل: | TM4-N2SB |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام العمل |
| شروط الدفع: | ر/ر |
ورقة بيانات
| طريقة العرض | عدم العرض |
| طريقة التحكم | تحكم تشغيل/إيقاف، تحكم P، PI، PD، PID |
| عدد قنوات الإدخال | 4 قنوات |
| مواصفات الإدخال | مزدوجة حرارية: K(CA)، J(IC)، E(CR)، T(CC)، B(PR)، R(PR)، S(PR)، N(NN)، C(TT)، G(TT)، L(IC)، U(CC)، Platinel II RTD: DPt100Ω، JPt100Ω |
| دورة أخذ العينات | 100 مللي ثانية (أخذ عينات متزامنة 4 قنوات) |
| خرج التحكم | محرك SSR (22VDC) [تشغيل/إيقاف] |
| خرج الخيار | اتصال RS485 |
| نوع الوحدة | وحدة توسعة |
| مصدر الطاقة | 24VDC |
| دقة القياس_مزدوجة حرارية | (PV ±0.5% أو ±1℃، حدد الأعلى) ±1 رقم كحد أقصى. |
| دقة القياس_RTD | (PV ±0.5% أو ±1℃، حدد الأعلى) ±1 رقم كحد أقصى. |
| تباعد التباطؤ (حساسية قابلة للتعديل) | 1 إلى 100℃/℉ (0.1 إلى 100℃/℉) متغير |
| نطاق التناسب | 0.1 إلى 999.9℃/℉ |
| الوقت التكاملي | 0 إلى 9999 ثانية |
| وقت المشتقة | 0 إلى 9999 ثانية |
| فترة التحكم | 0.1 إلى 120.0 ثانية (فقط لخرج الترحيل، خرج محرك SSR) |
| إعادة الضبط اليدوي | 0.0 إلى 100.0% |
| نوع العزل | عزل مزدوج أو عزل معزز (قوة العزل بين جزء إدخال القياس وجزء الطاقة: 1 كيلو فولت) |
| البيئة_درجة الحرارة المحيطة | -10 إلى 50℃، التخزين: -20 إلى 60℃ |
| البيئة_الرطوبة المحيطة | 35 إلى 85% رطوبة نسبية، التخزين: 35 إلى 85% رطوبة نسبية |
| الوزن_وحدة التوسعة | تقريبًا. 231 جرام (تقريبًا. 166 جرام) |
※ لا توفر وحدة التوسعة طاقة/طرف اتصال. اطلبها مع الوحدة الأساسية.
※ في حالة المزدوجة الحرارية K، J، E، T، N، فهي أقل من -100℃ و L، U، Platinel II، فهي أقل من ±2℃ ±1 رقم.
في حالة المزدوجة الحرارية B، لا يمكن ضمان دقة العرض تحت 400℃.
في حالة المزدوجة الحرارية R، S، فهي أقل من 200℃ و C، G، فهي كحد أقصى 3℃ ±1 رقم.
※ تأثير درجة الحرارة: يتم تطبيقه عندما يكون خارج نطاق درجة حرارة الغرفة (23±5℃).
※ يشمل الوزن العبوة. الوزن بين قوسين هو للوحدة فقط.
※ يتم تصنيف مقاومة البيئة على أنها لا يوجد بها تجميد أو تكثف.
رقم التسلسل الوصف
الجزء الرئيسي
الرقم رقم الموديل/رقم الجزء الكمية صور مرجعية
1 ناقل تحميل علبة الخلايا 20341-02-011 4
2 ناقل تفريغ علبة الخلايا 20341-02-032 2
3 ناقل نقل الخلايا للحصول على CCD 135052275 4
4 حزام توقيت محرك نقل الخلايا للحصول على CCD 2
5 أكواب شفط فراغ تحميل الخلايا 50
6 إبر التدفق 1 صندوق
7 أكواب شفط روبوت 30
8 حزام ناقل اللحام 2
9 أداة ضغط اللحام مع دبابيس ضغط على طول (مجموعة) 2 مجموعات
10 حزام ناقل تفريغ السلسلة 20232-31-070 2
11 حزام ناقل تفريغ سلسلة Layup 135054418 1
12 أكواب شفط فراغ سفر تفريغ السلسلة 150
13 مصابيح الأشعة تحت الحمراء 12
14 دبابيس ضغط اللحام والينابيع 200
15 مجموعات مشابك المصابيح 24 مجموعات
16 حزام ناقل قاطع السلسلة 4
17 حزام توقيت قاطع السلسلة 2
18 مستشعر اكتشاف العلبة 4
19 أنابيب سخانات ناقل اللحام 20232-31-070 20
20 مفاتيح القصب أسطوانة Airtec 50
21 مزدوجات حرارية ناقل اللحام 15
22 SSR 5
23 ملفات لولبية رش مرنة 131020531 2
24 أسطوانات مشبك ملقط الشريط 131030589 5
25 ملقط الشريط 5
1 وحدة دوران انزلاقية 180 درجة لالتقاط الخلايا 119010213 1
2 مضخة فراغ وحدة التفريغ (OEION) KRX5-P-V-03، KRX5-P-TV 2
3 مستشعرات صور صغيرة Omron (E3Z-D61) 10
4 صمام الملف اللولبي للتدفق 4
5 Delta VFD (INOVANCE) MD200S0.75B 2
6 روبوت Yamaha YK600XG 1
7 وحدة تحكم روبوت Yamaha RCX340 1
8 مرحل Omron 4 اتجاهات Omron 08817E7 4
9 مزود طاقة PLC Omron PA3001 1
10 وحدة المعالجة المركزية Omron PLC NJ501-1400 1
11 بطاقة A/D Omron AD081-V1 1
12 بطاقة D/A Omron DA08V 1
13 بطاقة D/A Omron DA041 1
14 بطاقة I/D Omron ID261 1
15 بطاقة O/D Omron OD261 1
16 محرك سيرفو (SUZHOU INOVANCE TECHNOLOGY CO.LTD) IS620NS5R5I-MC705 3
17 محرك سيرفو (inova) (أفقي للتفريغ، رأسي،
حزام ناقل اللحام، محرك دوران الخلايا 180 درجة) ISMH4-75B30CB 3
18 محرك سيرفو (INOVA) (مشبك سحب الشريط -1 و 2) ISMH1-75B30CB 3
19 محرك سيرفو (inova) (ناقل تفريغ السلسلة) ISMH1-40B30CB 1
LDTS4000 موديل الأجزاء الاستهلاكية المطلوبة على أساس ربع سنوي
LDTS4000 موديل الأجزاء الموصى بها المطلوبة على أساس سنوي
20 سجل محرك سيرفو (Inovance) SH220-10 5
21 محرك محرك متدرج (Moons ST) دليل الشريط MWST10-Q-RN 2
22 محرك متدرج (Moons) دليل الشريط 2
23 محرك شريط (Moons) تحرير الشريط، خلية 180
درجات الدوران MSST10-S-LH02 5
24 محرك شريط (Moons) تحرير الشريط، خلية 180 درجة
دوران AM34HD1404-06 5
25 تحميل الخلايا، محرك ناقل التفريغ (TPG) CA-201A 1
26 تحميل الخلايا، محرك تروس ناقل التفريغ (TPG) AFV-17-0060-030S 1
27 التحكم في درجة الحرارة (Autonics) TM4 1
28 كتل طرفية (siron) T024 10
29 مزود طاقة 12 فولت تيار مستمر (meanwell) LRS-50-12 2
30 مزود طاقة 24 فولت تيار مستمر (meanwell) SE-1000-24 4
31 مزود طاقة 24 فولت تيار مستمر (meanwell) LRS-200-24 1
32 مقياس عرض الفراغ SMC-ZSE40AF-01-R 4
33 وحدة مولد فراغ الروبوت SCHMALZ(SCPSB 10 SO4 NC) 1
34 مستشعر بصري (Omron) E3X-HD 4
35 وحدة تحكم محرك متدرج MSEP وحدة MSEP 1
36 HMI (PC) مع البرنامج (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
