| اسم العلامة التجارية: | IDEC |
|---|---|

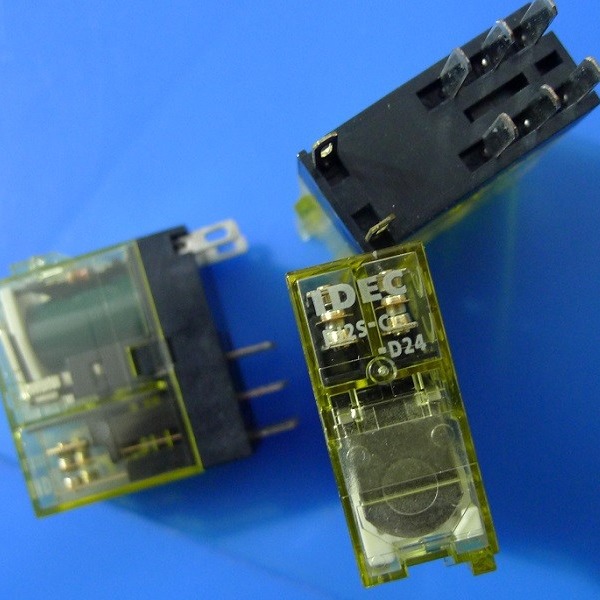

| رقم الموديل: | RJ2S-CL-D24V |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام العمل |
| شروط الدفع: | ر/ر |
| لفائف الجهد: | DC24V | تصنيف التيار: | 8A |
|---|---|---|---|
| نموذج الاتصال: | اثنان مفتوحان اثنان مقربين | مادة الاتصال: | سبيكة النيكل الفضية |
الأبعاد:
الخصائصمن سلسلة RJ رلايات الطاقة الرقيقة
مرسلات الطاقة المدمجة والصلبة، قدرة التبديل الكبيرة
• غطاء ضيق عرضه 12.7 ملم فقط
تصنيف اتصال كبير
RJ1 (1 قطب): 16A (تصنيف UL للاستخدام العام @ 250V AC)
RJ2 (2 قطب): 8A
• مؤشر LED غير مستقطب متوفر على نوع الشفرة. هيكل دليل الضوء الفريد من IDEC
• حياة كهربائية وميكانيكية ممتازة.
العمر الكهربائي: 200000 عملية (حمل التيار المتردد)
الحياة الميكانيكية: 30 مليون عملية (حمل AC)
• متوافق مع توجيه RoHS (توجيه الاتحاد الأوروبي 2002/95/EC). لا يحتوي على الرصاص أو الزئبق أو الكروم السادس القيمة أو PBB أو PBED.
• نموذج الديود:
الديود العكسي مقاومة الجهد:1000V
• معترف بها UL ، معتمدة CSA ، متوافقة مع EN.
المواصفات
| النموذج | RJ1 | RJ2 | |
| عدد البولنديين | قطب واحد | 2 قطب | |
| تكوين الاتصال | SPDT | DPDT | |
| مواد الاتصال | سبيكة الفضة والنيكل | ||
| درجة الحماية | IP40 | ||
| المقاومة للاتصال (القيمة الأولية) (*1) | 50mΩ على الأكثر | ||
| وقت التشغيل (*2) | 15 ميس كحد أقصى | ||
| وقت الإفراج (*2) | 10 ms كحد أقصى (مع الديود: 20 ms كحد أقصى) | ||
| قوة الكهرباء المضادة | بين الاتصال والملف | 5000 فولت AC، دقيقة واحدة | 5000 فولت AC، دقيقة واحدة |
| بين جهات الاتصال من نفس القطب | 1000 فولت التيار المتردد، دقيقة واحدة | 1000 فولت التيار المتردد، دقيقة واحدة | |
| بين الاتصالات من القطبين المختلفين | ... | 3000 فولت AC، دقيقة واحدة | |
| مقاومة الاهتزاز | الحدود الشديدة للعمل | من 10 إلى 55 هرتز، نطاق 0.75 ملم | |
| حدود الضرر | من 10 إلى 55 هرتز، نطاق 0.75 ملم | ||
| مقاومة الصدمات | الحدود الشديدة للعمل | بدون اتصال: 200 متر2/s اتصال NC: 100m2/s | |
| حدود الضرر | 1000 متر2/s | ||
| العمر الكهربائي (الحمل القياسي) | عبء التيار المتردد: 200،000 عملية على الأقل (تردد التشغيل 1800 في الساعة) | ||
| الحمل المتردد: 100000 عملية على الأقل (تردد التشغيل 1800 في الساعة) | |||
| العمر الميكانيكي (بدون حمولة) | لفائف التيار المتردد: 30000الحد الأدنى من العمليات (تردد العمليات 18000 عملية في الساعة) | ||
| لفائف التيار المباشر: 50000الحد الأدنى من العمليات (تردد العمليات 18000 عملية في الساعة) | |||
| درجة حرارة التشغيل (*) | -40 إلى +70 درجة مئوية (بدون تجميد) | ||
| رطوبة العمل | 5 إلى 85% RH (لا توتر) | ||
| الوزن (حوالي) |
19g (نوع الشفرة) ، 17g (PCB من نوع C) ، 16g (PCB من نوع A) |
||
